Ductos y mangas de ventilación auxiliar, tipo lay‑flat y espiral, fabricados en lona técnica de poliéster con recubrimiento de PVC. Elige la geometría según la sección de tu galería y el tipo de ventilación.
18″ a 60″

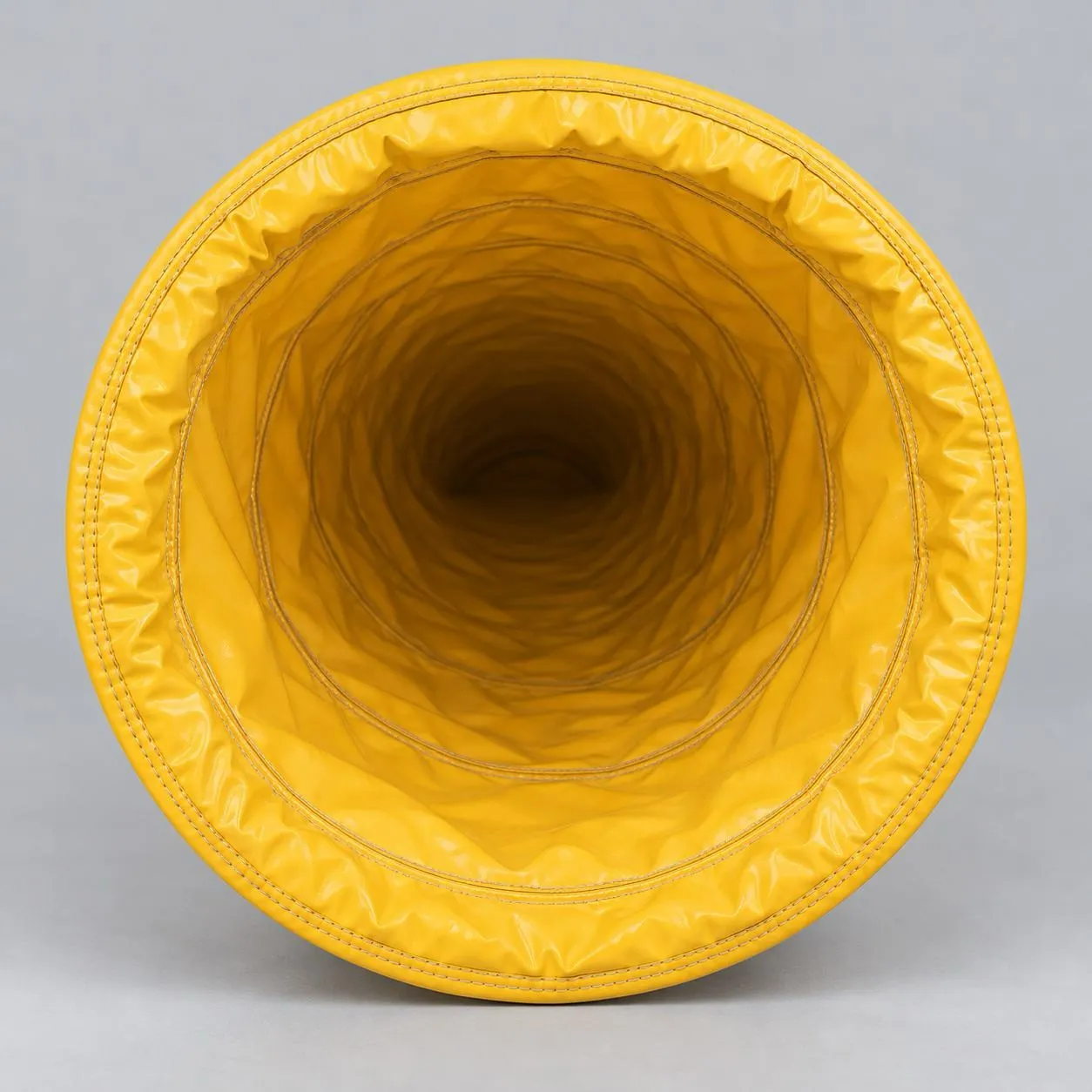

Solución de ventilación auxiliar diseñada para conducir aire a través de galerías, rampas, túneles y frentes de trabajo en minería subterránea. Su construcción utiliza tejido técnico de poliéster recubierto de PVC y combina flexibilidad, resistencia mecánica y facilidad de instalación.
Según la aplicación, puede incorporar:
24″ a 60″ · a medida

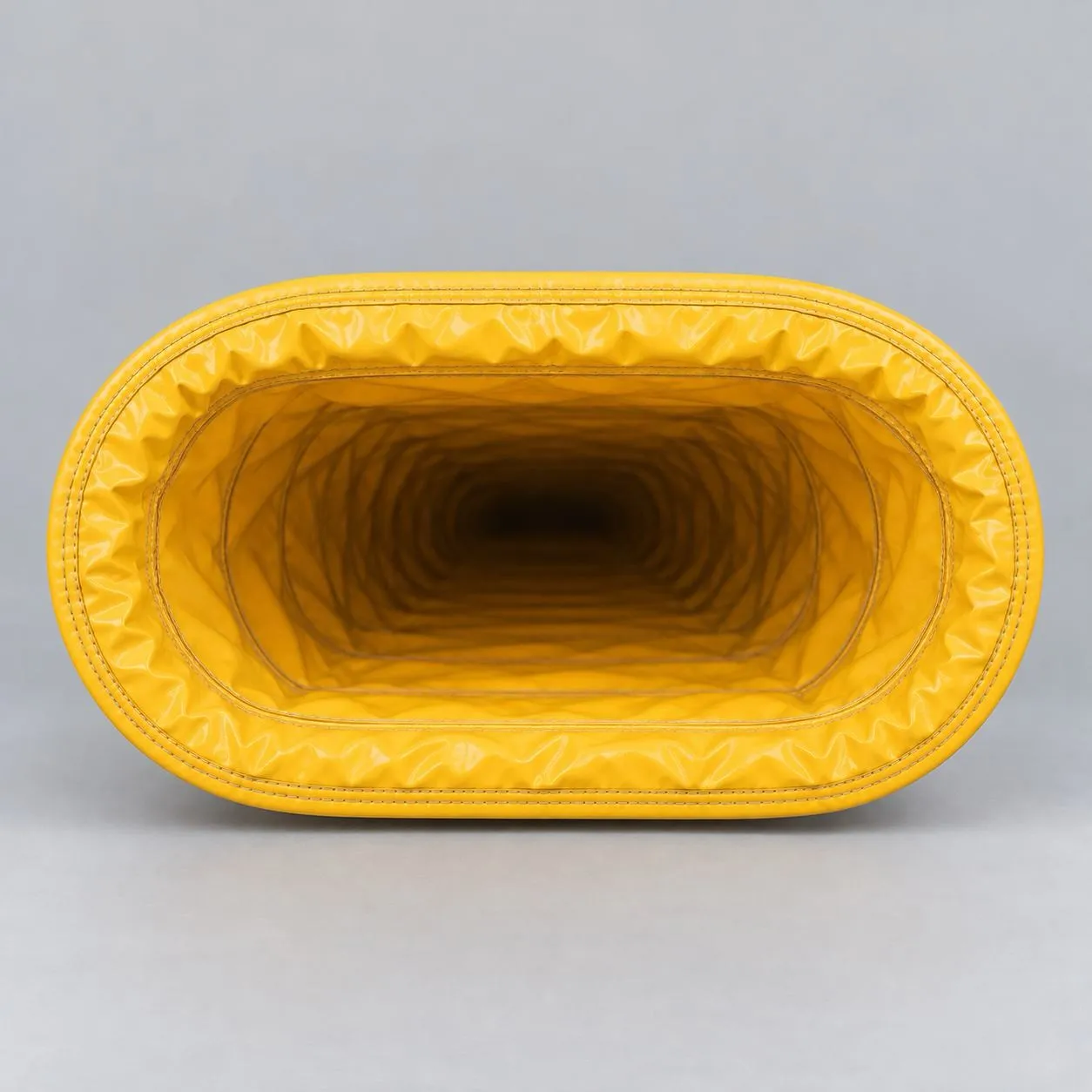

Diseñado para transportar aire donde la altura disponible es limitada. Su sección transversal ovalada reduce la altura que ocupa el ducto y aprovecha mejor el espacio de la galería.
18″ a 60″
Reforzado con una hélice de alambre de acero, diseñada para mantener la sección abierta y proporcionar estabilidad estructural durante la operación. Se utiliza en minas subterráneas y túneles donde se necesita transportar aire con una geometría estable.
A diferencia del ducto lay-flat, que puede colapsarse cuando no está presurizado, el ducto espiral incorpora un refuerzo que ayuda a conservar su forma.
Medidas nominales
Diámetro nominal y dimensiones de la sección, en pulgadas (in). Selecciona un diámetro para ver sus equivalencias.
| Circular | Espiral | Ovalado | ||
|---|---|---|---|---|
| Ø in | Ø in | Ø in | A | B |
| 18 | 18 | – | – | – |
| 24 | 24 | 24 | 18 | 33 |
| 30 | 30 | 30 | 22 | 41 |
| 32 | 32 | 32 | 24 | 43 |
| 36 | 36 | 36 | 27 | 48 |
| 42 | 42 | 42 | 31 | 56 |
| 48 | 48 | 48 | 36 | 63 |
| 54 | 54 | 54 | 40 | 71 |
| 60 | 60 | 60 | 45 | 78 |
El ducto ovalado puede fabricarse con dimensiones adaptadas a las condiciones de cada proyecto. Medidas nominales; tolerancias de fabricación según ficha técnica.
Dudas comunes
La manga lay-flat es un ducto flexible que se aplana cuando no tiene presión de aire, por lo que es ligera y fácil de transportar. La manga espiral lleva una hélice de alambre de acero que mantiene la sección abierta aun sin presión y le da estabilidad estructural durante la operación.
Los ductos circulares y espirales van de 18″ a 60″ de diámetro. El ducto ovalado se fabrica en equivalentes de 24″ a 60″, o con dimensiones a la medida de tu proyecto. Consulta la tabla de medidas.
Cuando la altura disponible en la galería es limitada. La sección ovalada reduce la altura que ocupa el ducto sobre los equipos y facilita la convivencia de la línea de ventilación con equipos móviles en rampas y cruceros.
De lona técnica de poliéster con tejido RipStop y recubrimiento de PVC de 600 g/m², con opción de material con aprobación MSHA, retardante a la flama y antiestático. Revisa la ficha técnica del material.
Tipo australiano, tipo snap y aros de acero. Si no sabes cuál conviene a tu línea, te orientamos al cotizar. Más detalle en acoplamientos.
Sí. El ducto ovalado puede fabricarse con dimensiones adaptadas a las condiciones de cada proyecto, y las conexiones fuera de catálogo se fabrican según los diámetros y la geometría de tu sistema.
Idealmente el tipo de ducto, el diámetro, la longitud total aproximada, el tipo de acoplamiento y si requieres material con aprobación MSHA. Si no tienes alguno, envía lo que tengas desde el formulario de cotización y un asesor te contacta.
Envíanos la medida, la longitud total y el tipo de acoplamiento. Te respondemos con una propuesta técnica y económica.
